Ce document explique comment installer le socle de charge pour le terminal PAX A920 et le revêtement en silicone fourni. Le socle de charge permet de recharger facilement le terminal sans avoir à retirer le revêtement en silicone pour s'assurer que le connecteur micro-USB est correctement inséré dans le port de chargement du terminal.

NOTE : Le terminal doit être muni du revêtement en silicone de la marque PayFacto pour obtenir les meilleurs résultats. Le revêtement en silicone PayFacto affiche le logo PayFacto au dos. Vous ne devez pas utiliser la base de chargement si le terminal n'est pas protégé par le revêtement en silicone.

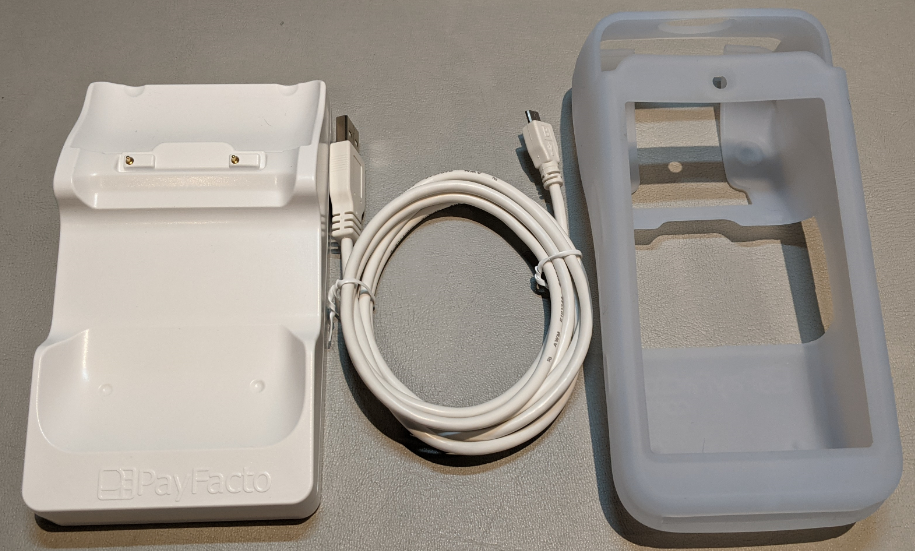

Ce qui est inclus

Le socle de charge pour le terminal PAX A920 comprend les éléments suivants :

Socle de chargement Câble USB vers micro-USB de 180 cm (6 pieds) Revêtement protecteur en silicone

Ce qu'il vous faut

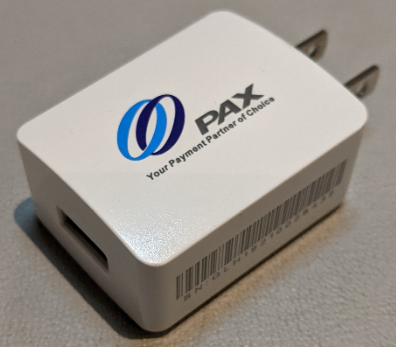

Pour assurer les meilleurs résultats de recharge, vous devez utiliser l'adaptateur CA d'origine fourni avec votre terminal. Le logo PAX doit être imprimé sur l'un des côtés de l'adaptateur.

Installation

Avant d'installer et de connecter le socle de charge, assurez-vous que l'emplacement souhaité est à portée d'une prise de courant CA et qu'il y a suffisamment d'espace pour le socle de charge et le terminal lorsqu'ils sont connectés.

Pour installer le socle de recharge pour le PAX A920 :

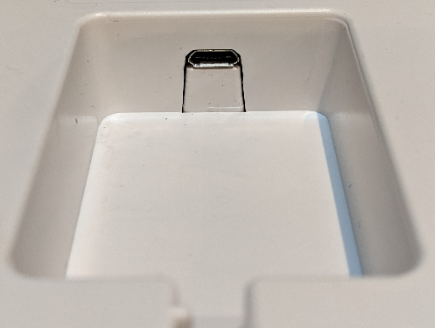

1. Retournez la base de chargement et repérez le port micro-USB.

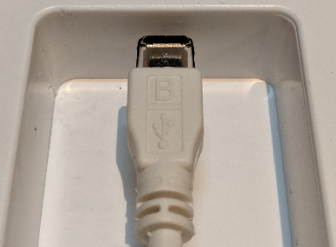

2. Insérez la prise micro-USB du câble dans le port de la base.

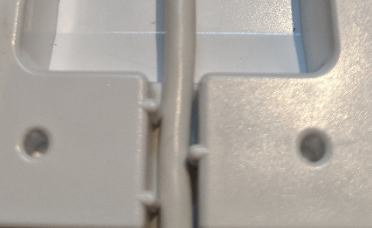

3.  Fixez le câble dans le guide situé au haut de la base de recharge et retournez le socle.

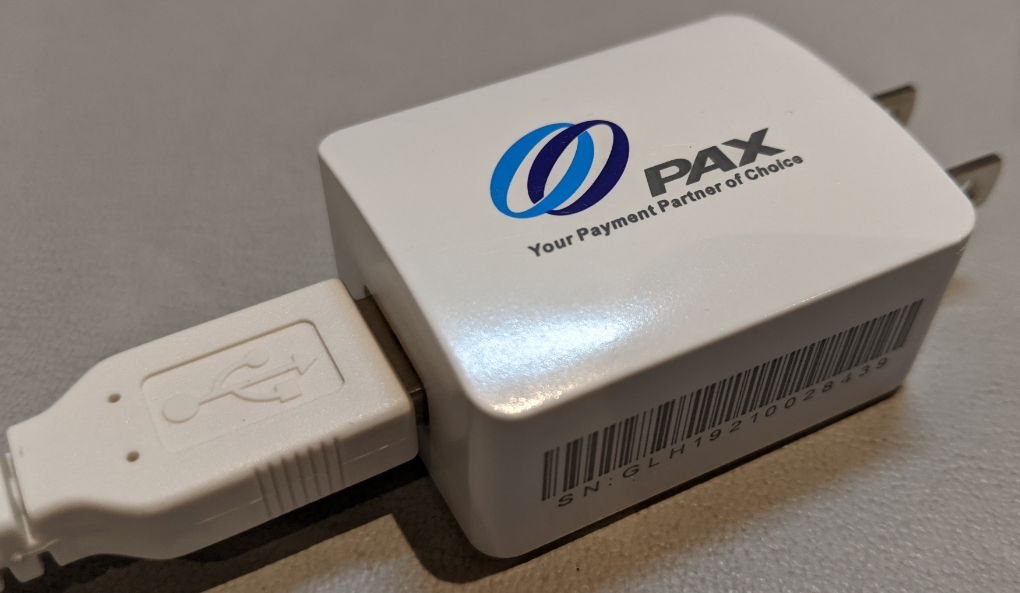

4. Connectez la prise USB du câble au port USB de l'adaptateur CA.

5. Branchez l'adaptateur sur une prise de courant. Le voyant lumineux situé sur le bord inférieur de la base s'allume.

Installation du revêtement en silicone

Pour protéger votre terminal PAX A920 contre les impacts mineurs, vous devez installer le revêtement en silicone fourni avec le socle de recharge; ce dernier est conçu spécifiquement pour le terminal équipé du revêtement. Pour installer le revêtement en silicone, commencez par insérer le haut du terminal sous la protection de la caméra de face jusqu'à ce que le revêtement soit bien ajusté sur le haut du terminal. Tirez le bas du revêtement sur le bord inférieur du terminal. Notez que pour remplacer le papier de l'imprimante ou ajouter/changer une carte SIM, vous devez retirer le revêtement du terminal.

Utilisation du socle de charge

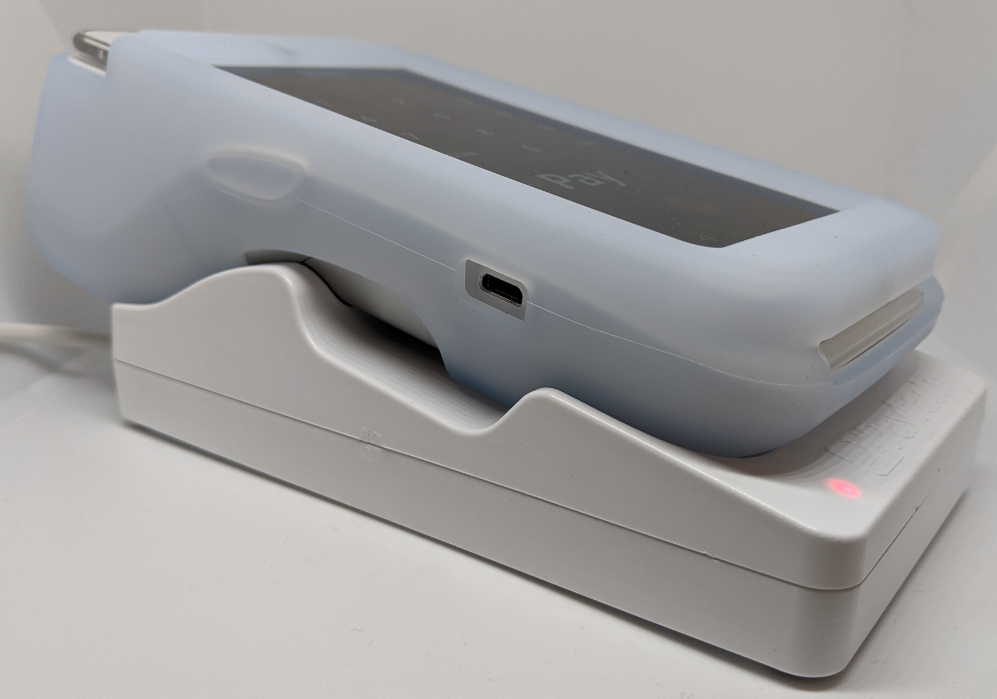

Pour utiliser le socle de recharge, il suffit de placer le terminal de manière que l'imprimante repose dans le compartiment situé en haut du socle. Si le témoin lumineux reste bleu après avoir placé le terminal sur le socle, cela signifie que le terminal n'est pas correctement installé et qu'il ne fait aucun contact avec les tiges dorées du socle.

Témoin lumineux DEL d'état

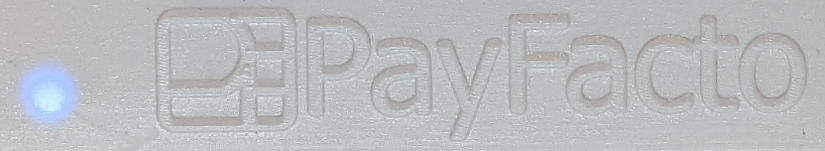

La DEL située sur le bord inférieur du socle de charge indique l'état de chargement du terminal :

Bleu : Le socle de recharge est branché, mais aucun terminal n'est connecté.

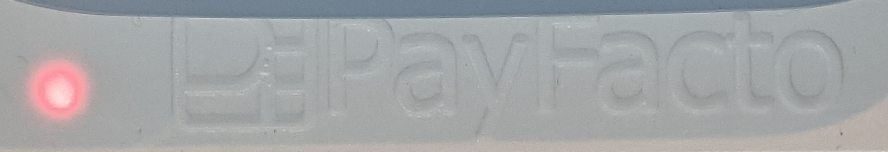

Rouge/Jaune : Le terminal se recharge.

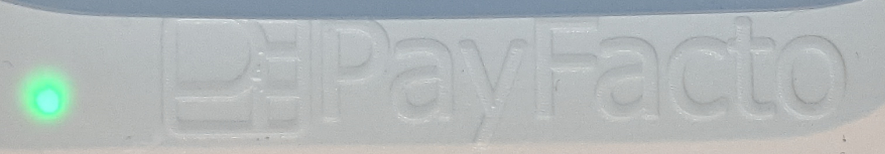

Vert : Le terminal est pleinement rechargé.
